シリコンフォトニクス試験システム世界総市場規模
高速光通信時代を支えるシリコンフォトニクス試験システムの役割
シリコンフォトニクス試験システムは、シリコンフォトニクス集積回路（Silicon Photonics IC）、光デバイス、光電融合パッケージなどの性能評価・スクリーニング・信頼性検証を実現する統合型光電子試験プラットフォームです。ウェハーレベル、ダイレベル、パッケージレベルまで幅広い製造工程に対応し、研究開発から量産品質管理までを支える重要な評価インフラとして位置付けられています。
シリコンフォトニクス技術は、従来の電気配線による通信限界を超える高速・低消費電力データ伝送技術として、AIサーバー、データセンター、次世代通信ネットワークなどで急速に注目されています。一方で、光導波路、変調器、光検出器、レーザー結合部など多数の光電素子を高精度に統合する必要があり、ナノメートルレベルの位置制御や高精度な光学評価が不可欠となっています。そのため、シリコンフォトニクス試験システムは、デバイス性能を保証するための中核的な製造支援装置として需要が拡大しています。
図. シリコンフォトニクス試験システムの製品画像

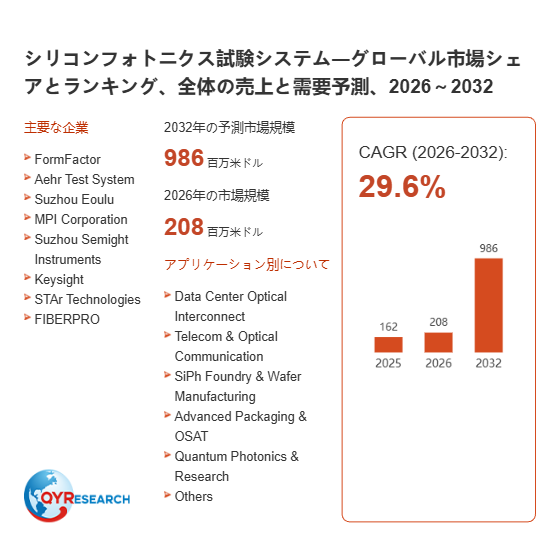

QYResearch調査チームの最新レポート「シリコンフォトニクス試験システム―グローバル市場シェアとランキング、全体の売上と需要予測、2026～2032」によると、シリコンフォトニクス試験システムの世界市場は、2025年に162百万米ドルと推定され、2026年には208百万米ドルに達すると予測されています。その後、2026年から2032年にかけて年平均成長率（CAGR）29.6%で推移し、2032年には986百万米ドルに拡大すると見込まれています。
上記の図表／データは、QYResearchの最新レポート「シリコンフォトニクス試験システム―グローバル市場シェアとランキング、全体の売上と需要予測、2026～2032」から引用されています。
シリコンフォトニクス試験システム｜AIデータセンター・高速通信向け光電融合デバイス評価を支える次世代検証プラットフォーム
■ 技術構成：高精度光結合・電気評価・自動解析を統合した複合システム
シリコンフォトニクス試験システムは、単一の測定装置ではなく、複数の高度技術を組み合わせた総合評価プラットフォームです。一般的なシステムには、高精度プローブステーションや位置決めプラットフォーム、光ファイバーおよびファイバーアレイのアライメント機構、電気・RFプロービングユニットなどが統合されています。
光学評価領域では、波長可変レーザー、光パワーメーター、偏光制御装置などを用いて、光損失、波長特性、偏波依存性、変調性能などを測定します。また、電気特性評価では、ソース・メジャー・ユニット（SMU）、ベクトルネットワークアナライザ（VNA）、ビットエラーレートテスター（BERT）などを活用し、高速信号伝送性能やRF特性を解析します。
さらに、マシンビジョン技術による自動位置補正、試験自動化ソフトウェアによる測定制御、データ収集システムによる解析処理が進展しており、研究用途だけでなく量産ラインへの適用を想定した高効率化が進んでいます。
■ 市場動向：AIデータセンターと光電融合技術が需要を牽引
シリコンフォトニクス試験システム市場の成長を支える最大の要因は、AI計算需要の急増による高速通信インフラ投資の拡大です。生成AIや大規模言語モデルの普及により、データセンター内部ではGPU間通信やサーバー間接続における帯域不足が深刻化しており、光インターコネクト技術への移行が加速しています。
特に近年では、CPO（Co-Packaged Optics：光電融合パッケージ）や光I/O技術の開発が活発化しており、従来以上に高精度な光結合評価と高速信号検証が求められています。これに伴い、シリコンフォトニクス試験システムには、単なるデバイス測定機能だけではなく、大量データ処理、歩留まり分析、量産対応能力が要求されるようになっています。
また、通信事業者による次世代光ネットワーク投資や、400G・800G・1.6T級光通信モジュールの開発拡大も市場成長を後押ししています。高速化する光デバイス市場において、試験システムは製品開発期間短縮と品質向上を実現する重要な競争要素となっています。
■ 成長要因：半導体微細化と量産対応型評価技術への需要拡大
シリコンフォトニクス試験システムの成長を促進する第二の要因は、シリコンフォトニクスデバイスの量産化です。従来、光デバイスは研究開発用途が中心でしたが、現在ではデータセンター向け光モジュールや高性能コンピューティング向け部品として商用展開が進んでいます。
量産工程では、ウェハー段階で大量のデバイスを高速評価し、不良品を早期検出することが重要です。そのため、ウェハーレベル試験に対応した自動アライメント技術、高スループット測定技術、AIを活用した異常検出技術への需要が高まっています。
一方で、シリコンフォトニクス特有の技術課題も存在します。光ファイバーとチップ間の結合損失、温度変化による光特性変動、複雑な光回路の評価時間などは、依然として装置メーカーが解決すべき重要テーマです。これらの課題に対応するため、装置メーカーには光学・半導体・ソフトウェアを融合した総合開発能力が求められています。
■ 市場構造変化：単体測定装置からスマート評価プラットフォームへ進化
近年のシリコンフォトニクス試験システム市場では、従来型の単機能測定装置から、統合型スマート評価プラットフォームへの転換が進んでいます。光デバイスの複雑化に伴い、測定項目は増加しており、個別装置による評価では開発効率や量産性の確保が難しくなっています。
そのため、光学測定、電気測定、画像認識、データ解析を一体化したシステムへの需要が高まっています。特にAIによる測定条件最適化や、自動故障解析機能の導入は、試験時間短縮と歩留まり向上に大きく貢献すると期待されています。
また、半導体メーカー、光通信部品メーカー、研究機関との共同開発も増加しており、標準製品だけではなく、用途別にカスタマイズされた評価ソリューションの重要性が高まっています。
■ 未来展望：光電融合時代の基盤技術として市場拡大へ
今後のシリコンフォトニクス試験システム市場は、AI、量子通信、次世代データセンター、6G通信などの成長分野とともに拡大すると予測されます。特に、電力効率向上を目的とした光電融合技術の普及により、高精度かつ高速な評価システムの需要はさらに高まると考えられます。
将来的には、シリコンフォトニクス試験システムは単なる検査装置ではなく、設計最適化、生産管理、品質保証を統合するインテリジェント製造プラットフォームへ進化していく可能性があります。
光通信速度の向上と半導体技術の融合が進む中で、シリコンフォトニクス試験システムは、次世代情報インフラを支える不可欠な技術基盤として、その市場価値をさらに高めていくでしょう。
本記事は、QY Researchが発行したレポート「シリコンフォトニクス試験システム―グローバル市場シェアとランキング、全体の売上と需要予測、2026～2032」 を紹介しています。
